SKY-FRAME PIVOT

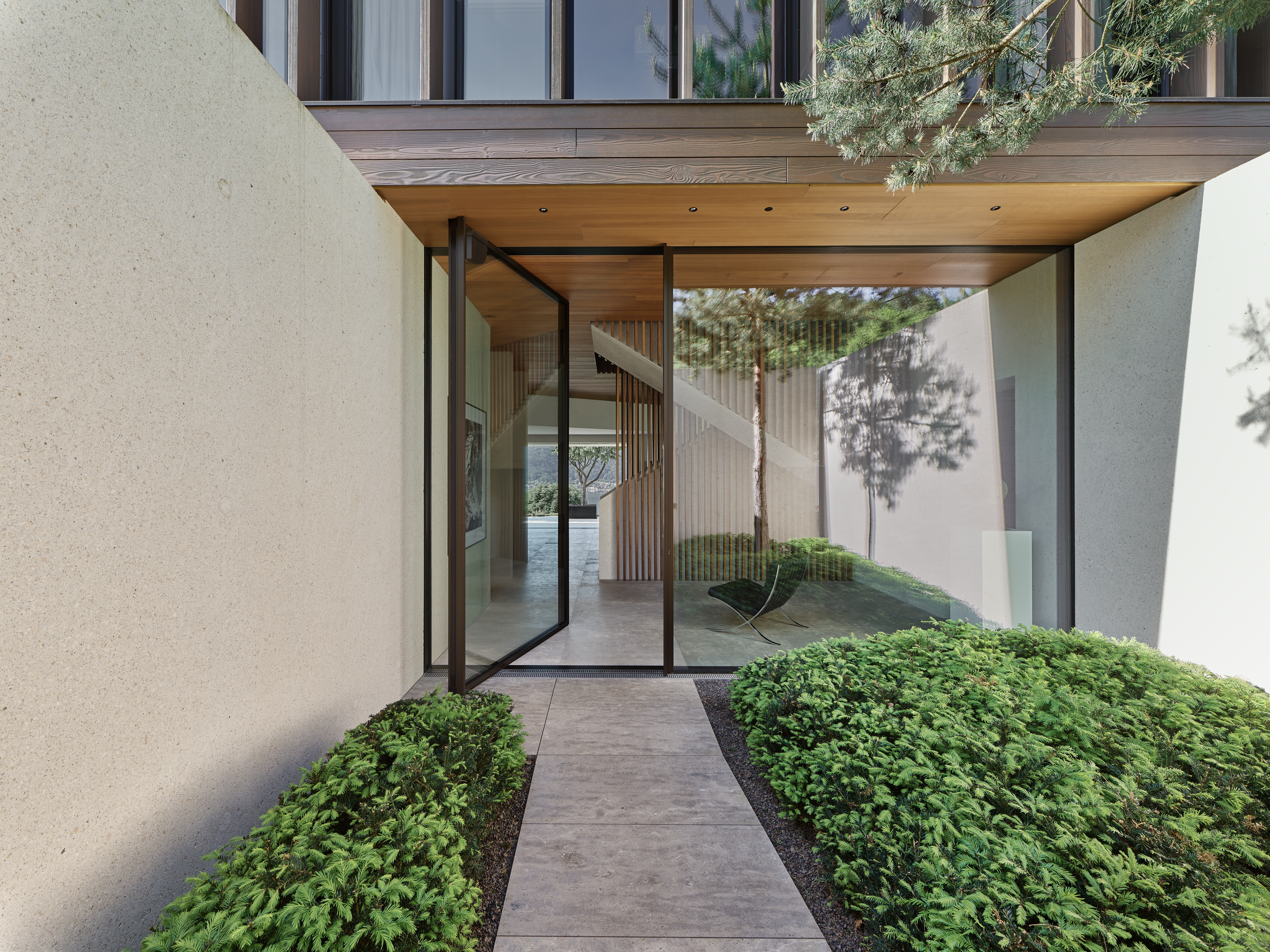

Grâce au système Pivot, l’ouverture d’une porte devient un acte créatif: en effet, la porte oscille autour d’un pivot disposé de façon asymétrique, produisant ainsi une sculpture temporaire dans l’espace. C’est peut-être ce qui explique pourquoi Le Corbusier avait une préférence pour ce type de portes. Une légère pression sur l’agréable poignée placée sur le bord long du cadre permet l’ouverture de la porte, comme en apesanteur. Le verrouillage électromécanique multipoints en option garantit la sécurité.
Sky-Frame Pivot Hurricane
Pivot Hurricane de Sky-Frame redéfinit les possibilités de l’architecture résistante aux ouragans. Elle associe des dimensions exceptionnelles et le langage de design minimaliste caractéristique de Sky-Frame avec des performances certifiées et une liberté architecturale maximale. Avec des dimensions atteignant 1,7 m × 3,2 m, Pivot Hurricane de Sky-Frame est la plus grande porte pivot certifiée pour les ouragans actuellement disponible sur le marché. Conçue pour les régions sujettes aux ouragans et fortement exposées au vent, elle est certifiée conforme pour une utilisation en zone d’ouragans à grande vitesse (HVHZ (High Velocity Hurricane Zone) – code de construction utilisée en Floride pour les matériaux résistant aux ouragans) et répond aux exigences les plus strictes en matière de résistance aux impacts, d’étanchéité à l’eau et de performance structurelle.
Malgré ses dimensions impressionnantes, elle conserve l’expérience spatiale unique de la Porte Pivot Sky-Frame. Sa construction parfaitement équilibrée garantit un maniement particulièrement fluide, tandis que les systèmes de verrouillage multipoints manuels ou électriques ainsi que l’intégration optionnelle de Sky-Frame Guard renforcent la sécurité et le contrôle. Associée à des éléments latéraux optionnels et aux profilés visibles extrêmement fins caractéristiques de Sky-Frame, elle permet de créer des entrées spectaculaires pour des projets résidentiels et commerciaux haut de gamme.
Details
| Caractéristiques | Pivot | Pivot | Pivot Hurricane | |
|---|---|---|---|---|
| Technologie | Sky-Frame 2 | Sky-Frame 3 | Sky-Frame 3 | |
| Largeur × Hauteur (max.) | max. 2.5 m x 4.5 m | max. 2.5 m x 4.5 m | max. 1.7 m x 3.2 m | |
| Poids (max.) | max. 450 kg | max. 450 kg | max. 450 kg | |
| Surface max par panneau | 11.3 m2 | 11.3 m2 | 4.8 m2 | |
| Ud-Calculation | EN 10077 | EN 10077 | EN 10077 | |
| Valeur isolation thermique (verres Ug = 1.1) | Ud = | 1.57 W/m2K | – | – |
| Valeur isolation thermique (verres Ug = 1.0) | Ud= | 1.11 W/m2K | – | – |
| Taille de référence | 2 m x 3 m | 2 m x 3 m | 1.7 m x 3.2 m | |
| Verre isolant | 30 mm (2-IV) | 54 mm (3-IV) | 40.5 mm (2-IV)** | |
| Étanchéité à la pluie battante* | 5A [200 Pa] | 5A [200 Pa] | 467 Pa | |
| Étanchéité à l'air* | 3 [100 Pa] | 3 [100 Pa] | 0.0508 l/sm2 | |
| Résistance au vent* | C3 [1200 Pa] | C3 [1200 Pa] | ±65 psf (3.1 kN/m2) | |
| Pression de conception | – | – | ±65 psf (3.1 kN/m2) | |
| Classification (TAS 201/202/203) | – | – | HVHZ*** | |
| NFRC | – | – | disponible |
* Étanchéité à la pluie battante (EN 12208/EN 1027), Étanchéité à l'air (EN 12207/EN 1026), Résistance au vent (EN 12210/EN 12211). Pivot Sky-Frame 2+3, certifié jusqu'à 3,2 mètres de hauteur.
** VSG-TSG 6/6.6 SGP / 12 / VSG-TSG 6/6.6 SGP
*** Zone de vent 4, impact aux projectiles de grande et de petite taille
