SKY-FRAME PIVOT

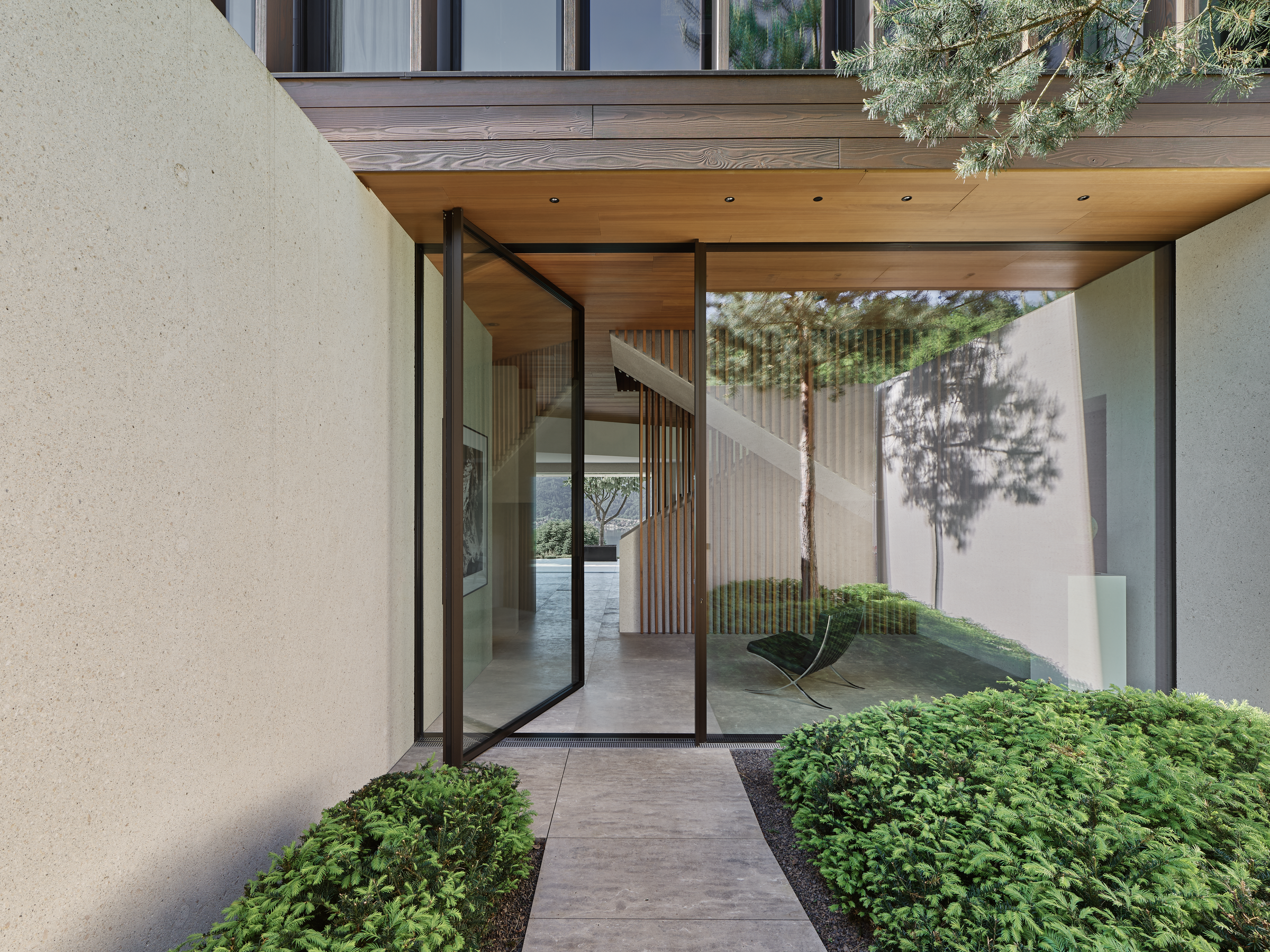

Mit dem System Pivot wird das Öffnen einer Tür zu einem kreativen Akt: Die Tür schwingt um den asymmetrisch liegenden Drehpunkt und es entsteht eine temporäre räumliche Skulptur. Dies mag auch der Grund sein, dass Le Corbusier eine Vorliebe für diese Art Türen hatte. Ein leichter Druck auf den bequemen Griff an der Längsseite des Rahmens und schon schwebt die Tür quasi schwerelos auf. Die Mehrpunktverriegelung sorgt für höchste Sicherheit. Für zusätzlichen Bedienkomfort sorgt die Option einer elektromechanischen Verriegelung.
Das Portfolio wird durch die hurrikan-zertifizierte Sky-Frame Pivot ergänzt. Diese übergroße Pivot-Tür mit minimaler Aluminiumrahmung erfüllt höchste Standards für Windlast, Wasserdurchlässigkeit und Stoßsicherheit. Geprüft für Türgrößen bis 1,7 m × 3,2 m bei +/- 3,1 kN/m², schafft sie eindrucksvolle Eingänge für luxuriöse Wohngebäude und Geschäftsbauten in hurrikan-gefährdeten und windexponierten Regionen.
Sky-Frame Pivot Hurricane
Die Sky-Frame Pivot Hurricane definiert die Möglichkeiten sturmsicherer Architektur neu. Sie verbindet aussergewöhnliche Dimensionen mit der für Sky-Frame typischen minimalistischen Formensprache und vereint zertifizierte Leistungsfähigkeit mit maximaler architektonischer Freiheit. Mit Abmessungen von bis zu 1,7 m × 3,2 m ist die Sky-Frame Pivot Hurricane die grösste für Hurrikangebiete zertifizierte Pivot-Tür auf dem Markt. Entwickelt für hurrikangefährdete und stark windexponierte Regionen, ist sie für den Einsatz in der High Velocity Hurricane Zone (HVHZ) zertifiziert und erfüllt höchste Anforderungen an Schlagfestigkeit, Wasserdichtigkeit und strukturelle Belastbarkeit.
Trotz ihrer beeindruckenden Grösse bewahrt sie das charakteristische Raumerlebnis der Sky-Frame Pivot. Ihre präzise ausbalancierte Konstruktion ermöglicht eine nahezu mühelose Bedienung, während manuelle oder elektrische Mehrpunktverriegelungen sowie die optionale Integration von Sky-Frame Guard zusätzliche Sicherheit und Kontrolle bieten. In Kombination mit optionalen Seitenelementen und den charakteristisch schlanken Ansichtsbreiten entstehen eindrucksvolle Eingangsbereiche für exklusive Wohn- und Gewerbeprojekte.
Details
| Eigenschaften | Pivot | Pivot | Pivot Hurricane | |
|---|---|---|---|---|
| Technologie | Sky-Frame 2 | Sky-Frame 3 | Sky-Frame 3 | |
| Breite x Höhe (max.) | max. 2.5 m x 4.5 m | max. 2.5 m x 4.5 m | max. 1.7 m x 3.2 m | |
| Gewicht (max.) | max. 450 kg | max. 450 kg | max. 450 kg | |
| Max. Elementgrösse | 11.3 m2 | 11.3 m2 | 4.8 m2 | |
| Ud-Berechnung | EN 10077 | EN 10077 | EN 10077 | |
| Wärmedämmwert (Glas Ug = 1.1) | Ud = | 1.57 W/m2K | – | – |
| Wärmedämmwert (Glas Ug = 1.0) | Ud= | 1.11 W/m2K | – | – |
| Referenzgrösse | 2 m x 3 m | 2 m x 3 m | 1.7 m x 3.2 m | |
| Isolierglas | 30 mm (2-fach) | 54 mm (3-fach) | 40.5 mm (2-fach)** | |
| Schlagregendichtheit* | 5A [200 Pa] | 5A [200 Pa] | 467 Pa | |
| Luftdurchlässigkeit* | 3 [100 Pa] | 3 [100 Pa] | 0.0508 l/sm2 | |
| Wind-Widerstandsfähigkeit* | C3 [1200 Pa] | C3 [1200 Pa] | ±65 psf (3.1 kN/m2) | |
| Auslegungsdruck | – | – | ±65 psf (3.1 kN/m2) | |
| Einstufung (TAS 201/202/203) | – | – | HVHZ*** | |
| NFRC | – | – | verfügbar |
* Schlagregendichtheit (EN 12208/EN 1027), Luftdurchlässigkeit (EN 12207/EN 1026), Wind-Widerstandsfähigkeit (EN 12210/EN 12211). Pivot Sky-Frame 2+3, zertifiziert bis 3,2 Meter Höhe.
** VSG-TSG 6/6.6 SGP / 12 / VSG-TSG 6/6.6 SGP
*** Windzone 4, Aufprall kleiner und grosser Geschosse
